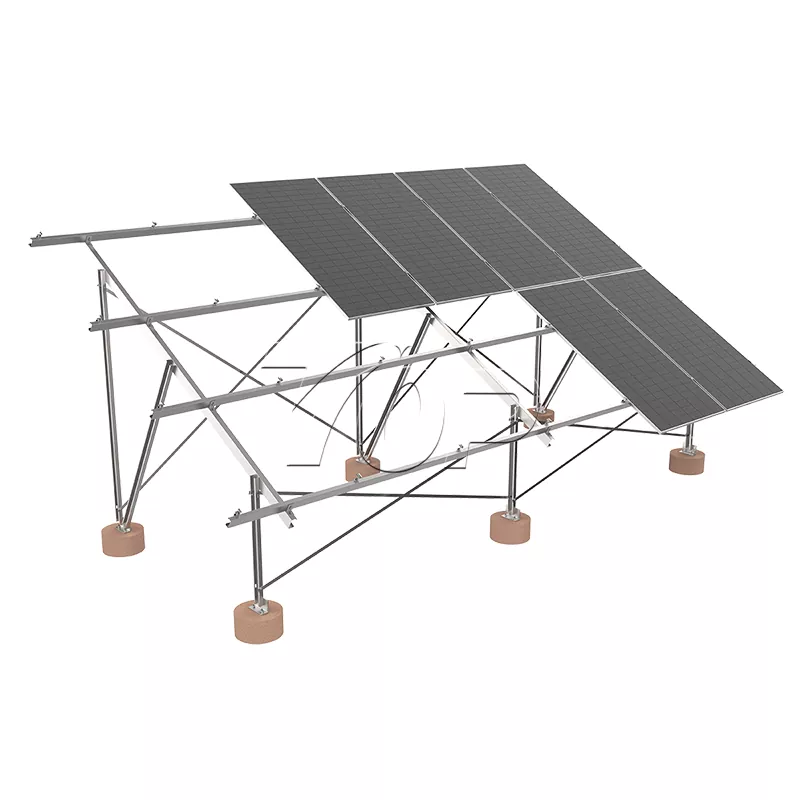

Zonnepaneel grondmontage rek

Het C-vormige zonnepaneel van de bovenste energie Ground Panel is de installatieoplossing van de grond zonnepaneel die speciaal is ontworpen voor fotovoltaïsche systemen op grond met behulp van een hoogwaardig C-vormig staal (C-kanaal) constructie voor commerciële en grootschalige fotovoltaïsche energiecentraleprojecten. Met een hoge belastingcapaciteit, corrosieweerstand en flexibiliteit kan het C-kanaalconstructiesysteem worden aangepast aan verschillende terreinen en omgevingscondities, vooral voor scenario's die een hoge stabiliteit en duurzaamheid op lange termijn vereisen.
Productmerk:Bovenste energie
Productmateriaal:Koolstofstaal
Productfunctie:Commerciële of boerderij Ground Solar Power Plants
Servicevensleven:≥25 jaar

Stuur onderzoek

Productomschrijving

Top Energy ontworpen en geproduceerd C-vormig zonnepaneel grondmontageklok wordt voornamelijk gebruikt als het belangrijkste structurele materiaal. Heeft een hoge sterkte-gewichtsverhouding. Dit grondbevestigingssysteem kan het gewicht van het gehele ondersteuningssysteem verminderen en tegelijkertijd voldoende draagcapaciteit zorgt. De lichtere beugels zijn handiger tijdens transport en installatie, terwijl ook de ladinglagervereisten van de fundering worden verminderd.

Productparameters

Fabrikant	Bovenste energie
Productnaam	Zonnepaneel grondmontage rek

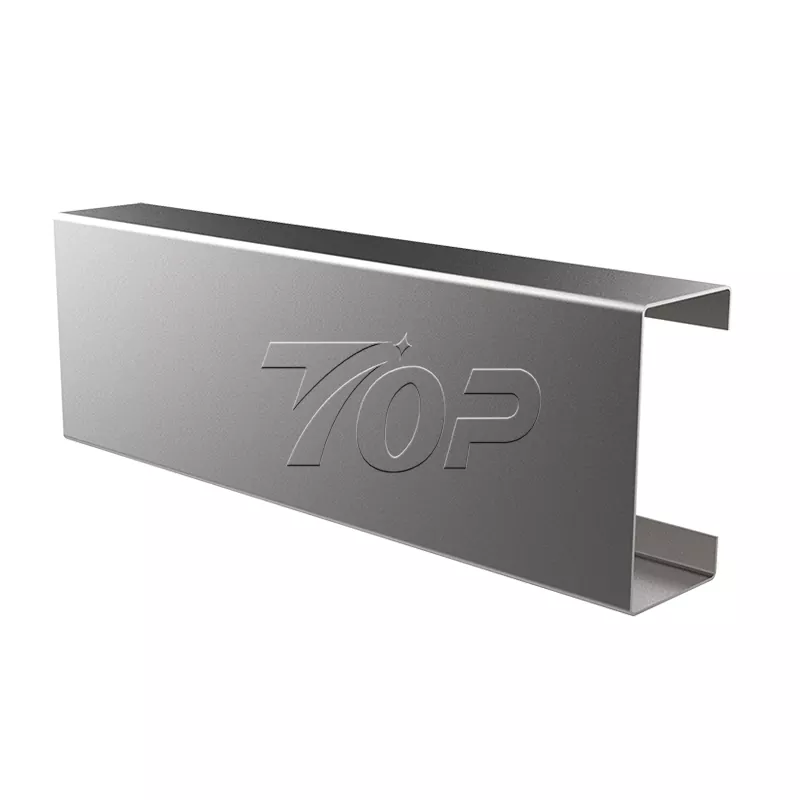

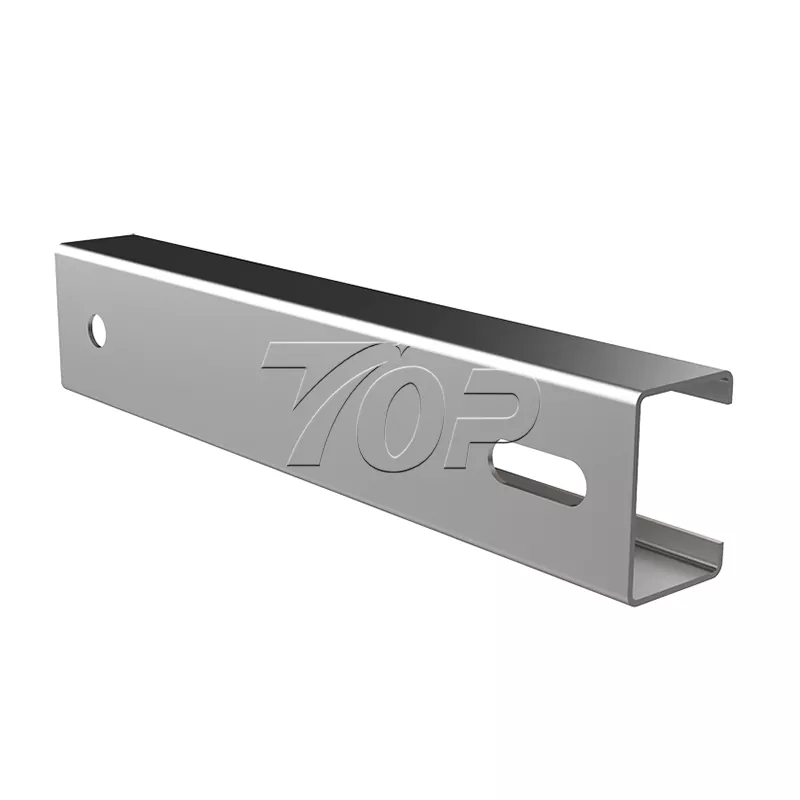

Materiaal	C-vormig staal (het warm-dip gegalvaniseerd staal of geanodiseerd aluminium), dikte 2-4 mm

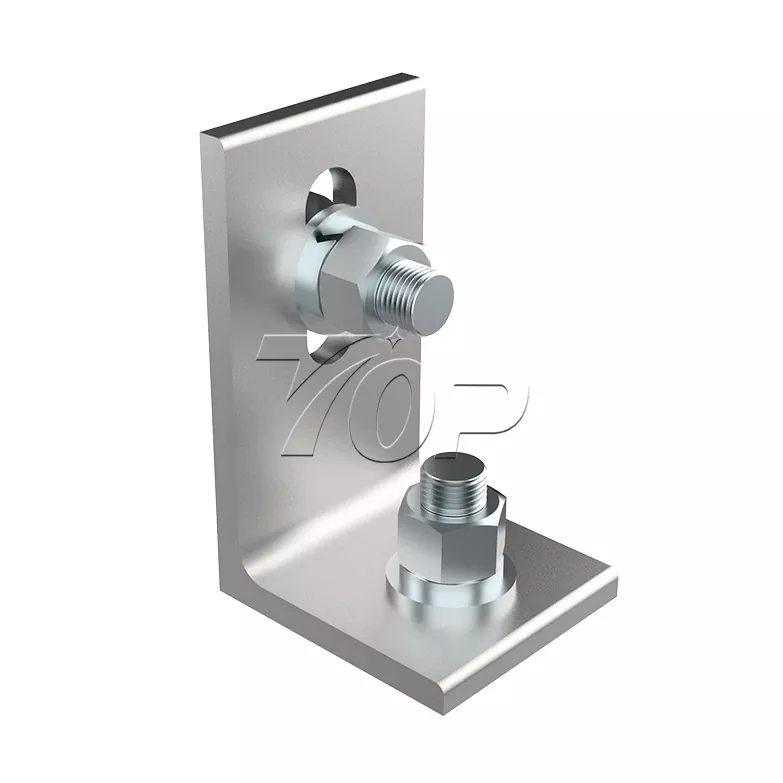

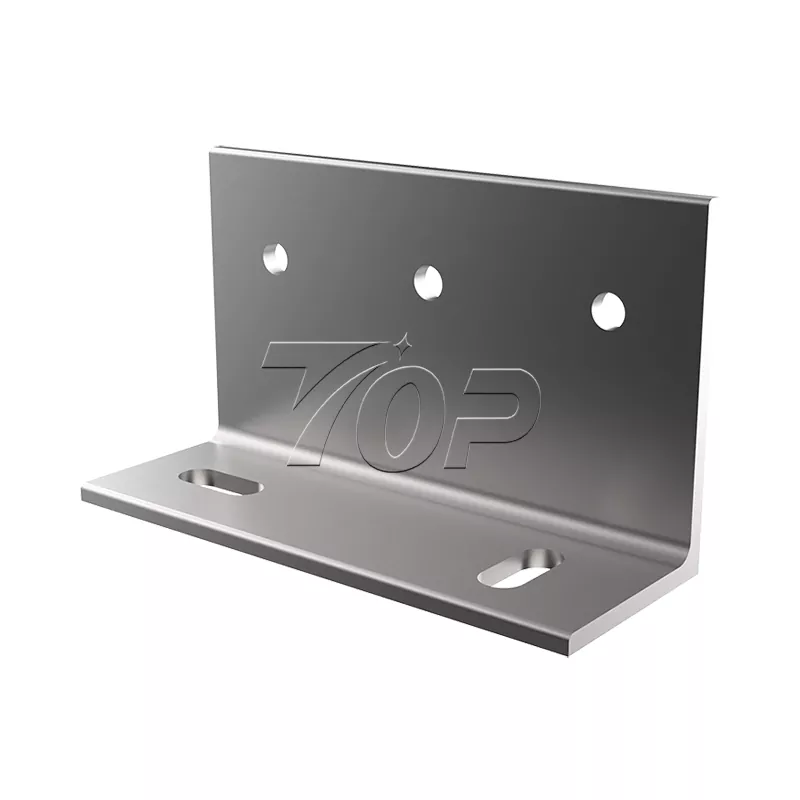

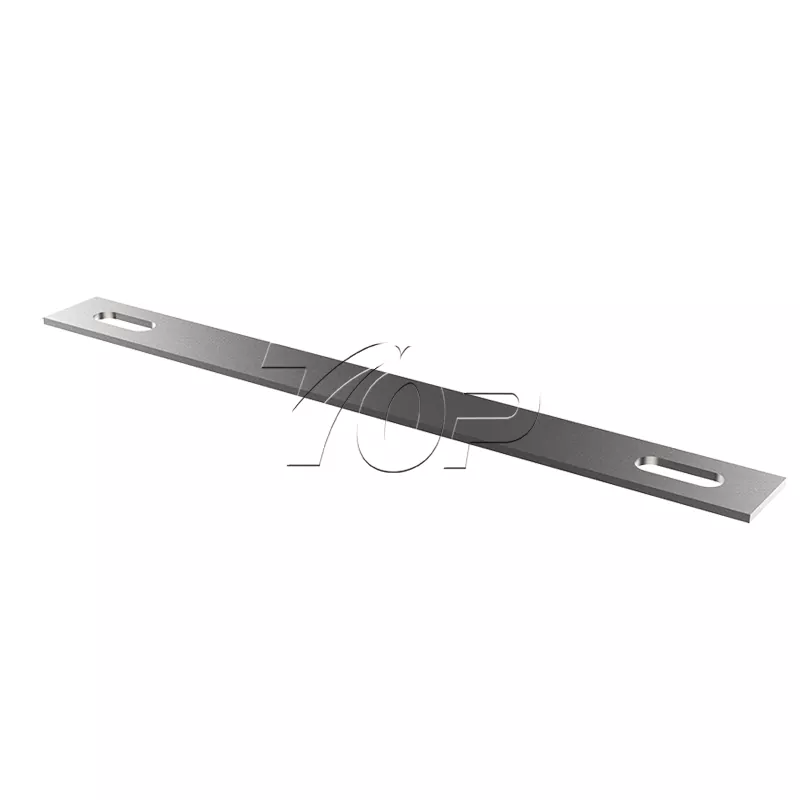

Kits	C kanaalstaalconstructies, rails, klemmen, accessoires, enz.
Laaddragende capaciteit	Het systeem met één standaard kan 2-4 ton dragen (afhankelijk van de configuratie)
Certificering	ISO 9001, AS/NZS 1170, TUV en andere internationale certificeringen.
Verpakking	Standaard containertransport, ondersteuning op maat gemaakte verpakkingen.

Materiaal met hoge sterkte: hete dip gegalvaniseerd staal (HDG) of geanodiseerd aluminium biedt uitstekende corrosieweerstand en structurele sterkte met een levensduur van meer dan 25 jaar.

Modulair ontwerp: Solar Panel Grond Mount Rack ondersteunt snelle montage en aanpassing, compatibel met een verscheidenheid aan zonnepaneelmaten.

Windweerstand: door geoptimaliseerde grondbevestiging Solar Rack Structureel ontwerp en funderingsbevestiging, kan het de windsnelheid boven 60 m/s weerstaan, geschikt voor gebieden met een hoge winddruk.

Flexibele installatiehoek: ondersteuning van de vaste kantelhoek (15 ° -60 °) of seizoensgebonden hoekaanpassing om de efficiëntie van de stroomopwekking te maximaliseren.

Milieubescherming en weinig onderhoud: geen behoefte aan betonnen fundering, verminderde bouwvervuiling, lage onderhoudskosten.

Installatiemodus

1 Voorbereiding op installatie

Sitecontrole: controleer de vlakheid van de grond en het type grond (ankerschroeven of betonnen funderingen worden aanbevolen).

Gereedschapslijst: elektrische oefening, sleutel, niveau, montagemachine van ankerschroef (optioneel).

2 Installatieprocedure

Foundation Fixatie:

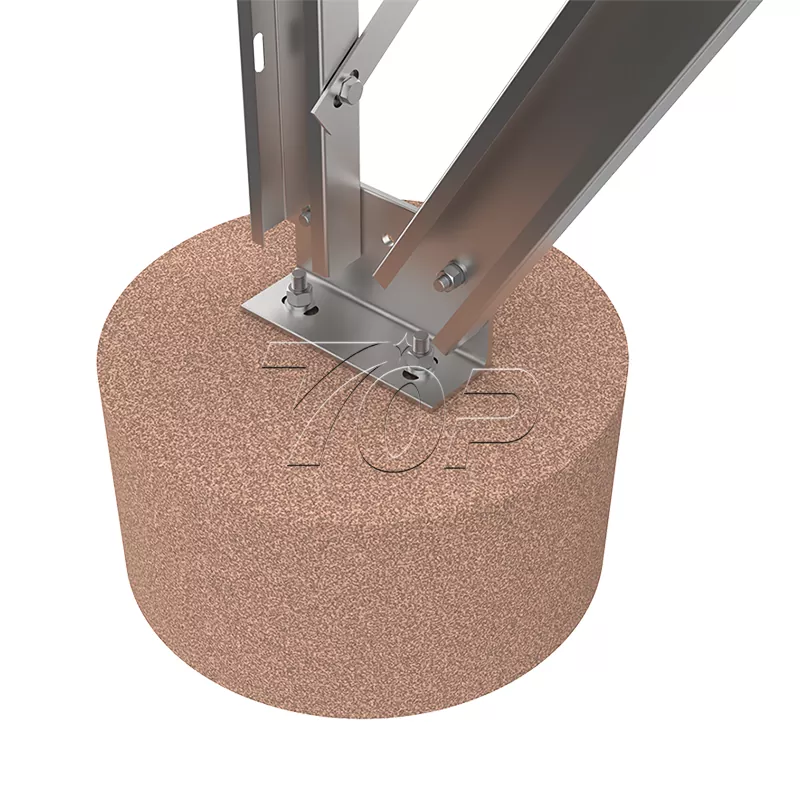

Als betonbases worden gebruikt: giet betonnen pijlers met een diepte van ten minste 80 cm en voeg ondersteuningsbouten in.

Als u ankerschroeven gebruikt (aanbevolen): schroef de schroeven in de grond naar de ontwerpdiepte (meestal 1,2-2m).

Ondersteuning montage:

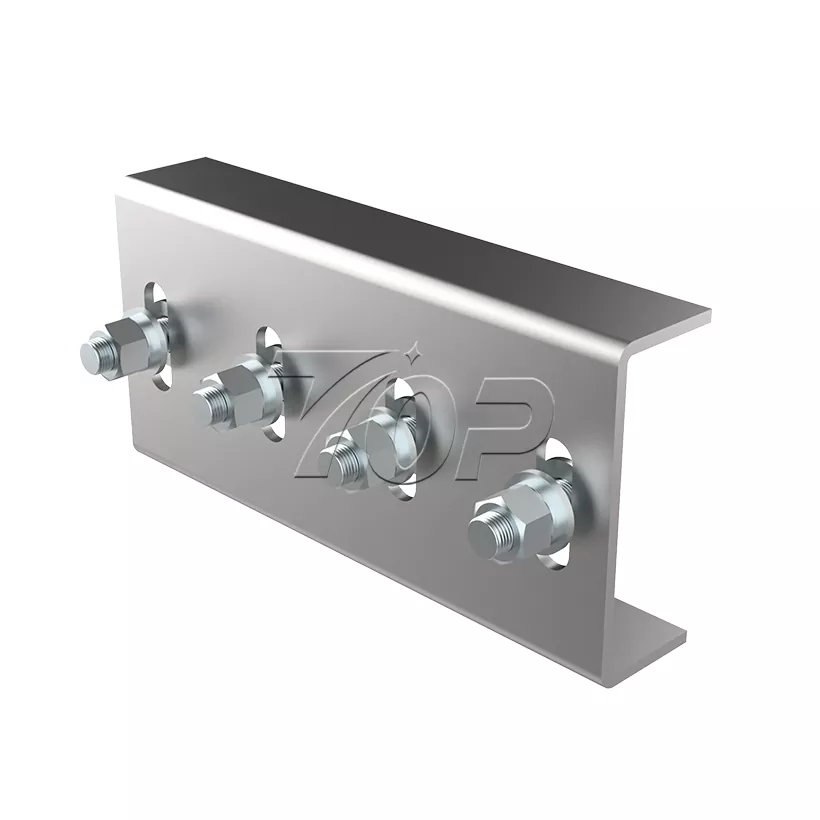

Bepaal de C-vormige stalen kolom verticaal op de fundering en draai deze vast met bouten.

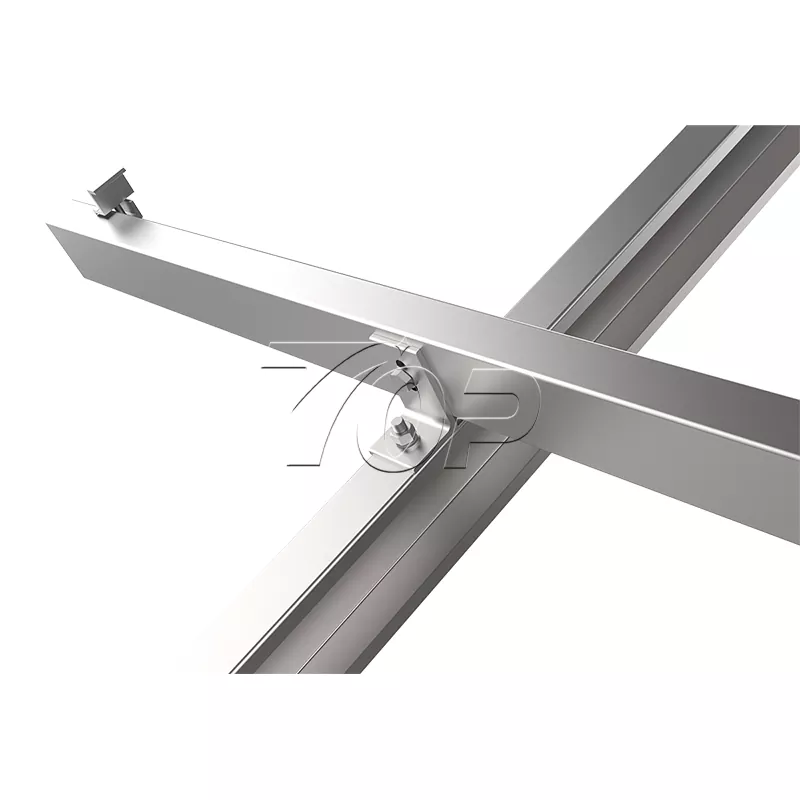

Installeer transversale ondersteuningsstralen en diagonale beugels om ervoor te zorgen dat het grondstructuur van het zonnepaneel gemalen rekstructuur gelijk is (kalibreren met een niveau).

Installeer zonnepanelen:

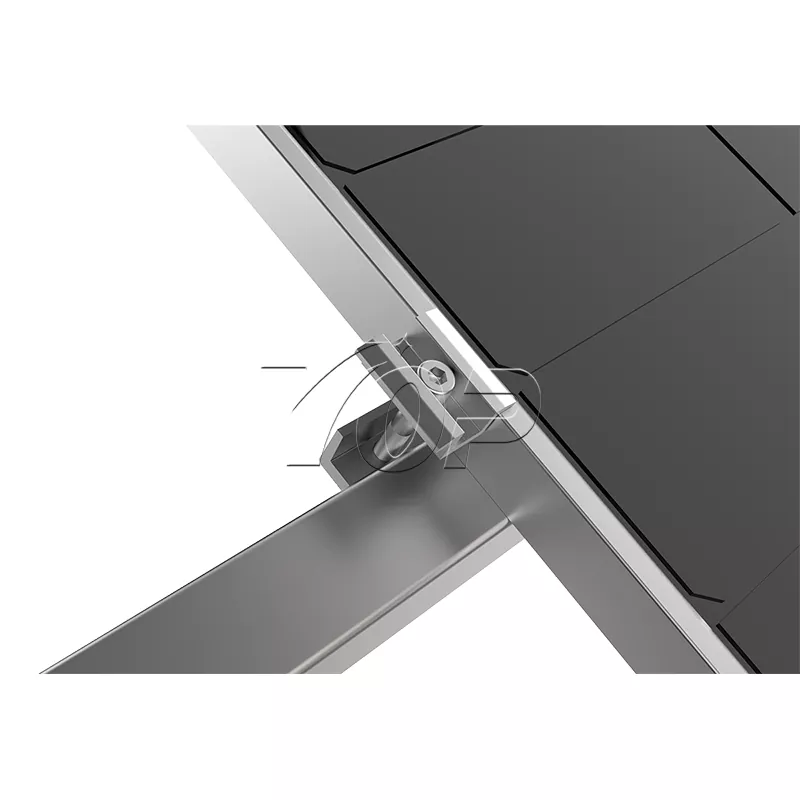

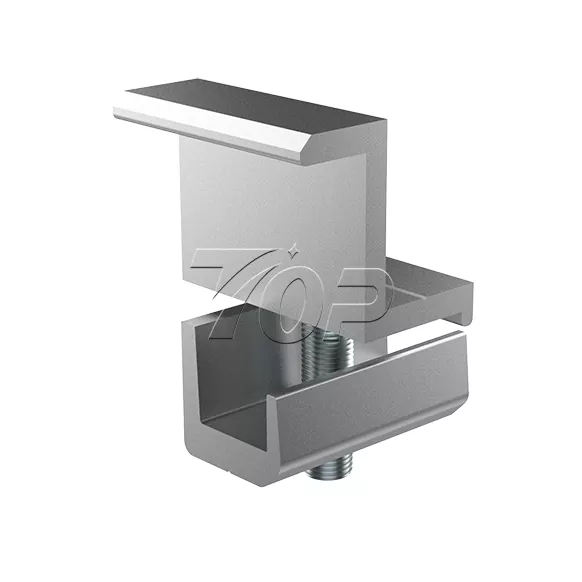

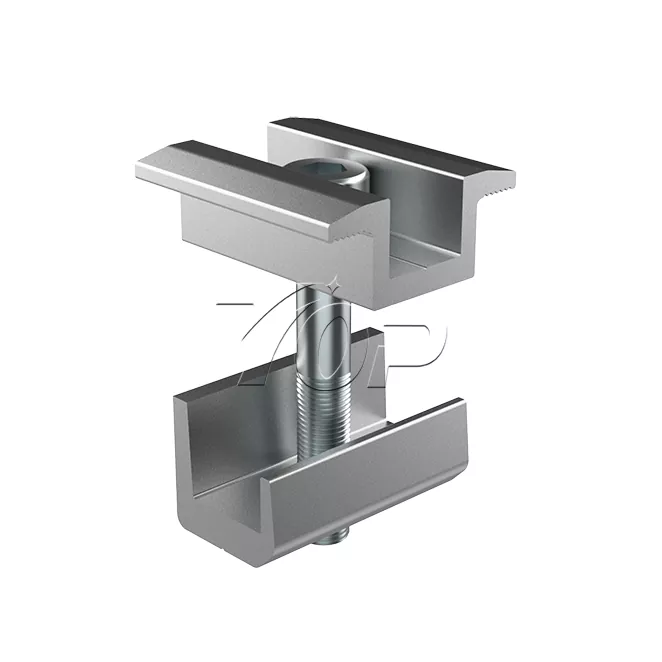

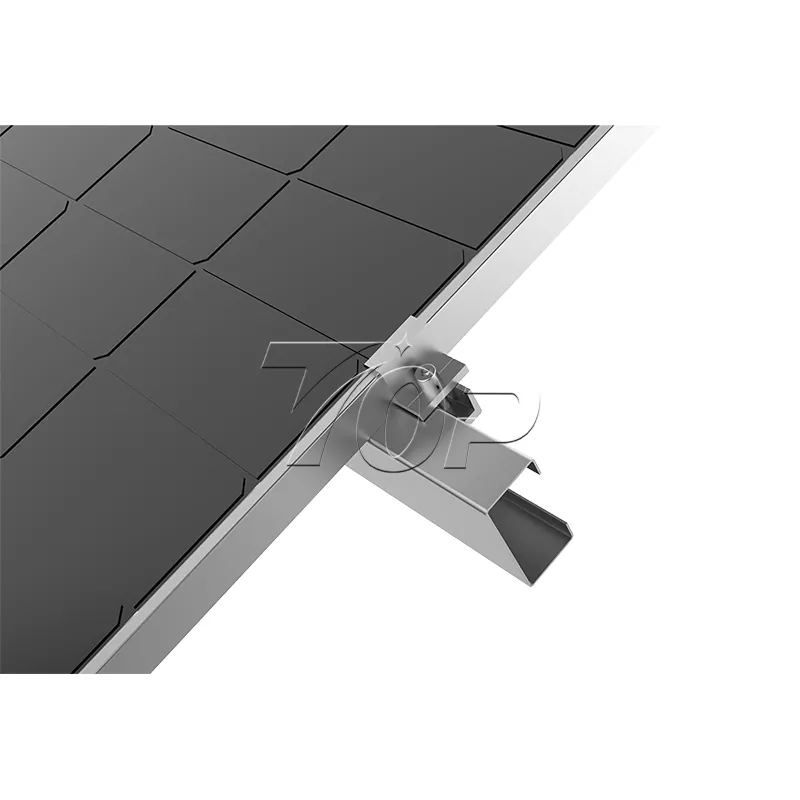

De zonnepanelen worden op de balk geplaatst en worden gefixeerd met aluminium legeringsklembevestiging om uniforme afstand te garanderen (aanbevolen afstand ≥10 cm voor warmtedissipatie).
